新一代中国卡车驱动力量
盘毂集成式卡车电驱桥 三挡变速箱 | 强劲动力 | 高效续航
采用更小、更轻、更高效的“倍动力”轴向磁通驱动电机，底盘空间更加充裕，可搭载更高挡位变速箱；双模换挡，无动力中断，表现更加强劲；整体传动效率提升8%，轮端回馈扭矩提升2倍，续航扩容10%。
Product advantages
产品优势
脱困能力强
PG电驱动系统峰值功率460kW，输出时间＞60s，保持长时间强劲动力输出，脱困能力更强。
换挡速度更快
变速箱采用滑动齿套换档动力技术路线，换挡速度小于 0.6s（友商为1s左右）。
双驱动桥换挡无动力中断
双驱动桥车型，可实现前后桥差速换挡及动力补偿，实现无动力中断换挡。
电机效率高
电机效率MAP达到双90标准，高效区可覆盖更多的工况，节约整车能耗。
传动效率高
集成桥轮端传动效率较中央驱动系统效率高8%，大幅降低传动效率损失。
回馈扭矩大
回馈扭矩比传统桥大2倍，可以回收更多能量。
工况适应性好
集成桥可根据车辆负载工况调节驱动桥工作程序，在低负载工况时可以实现单桥驱动，让电机一直在高效区工作，减少能耗。
Related products
相关产品

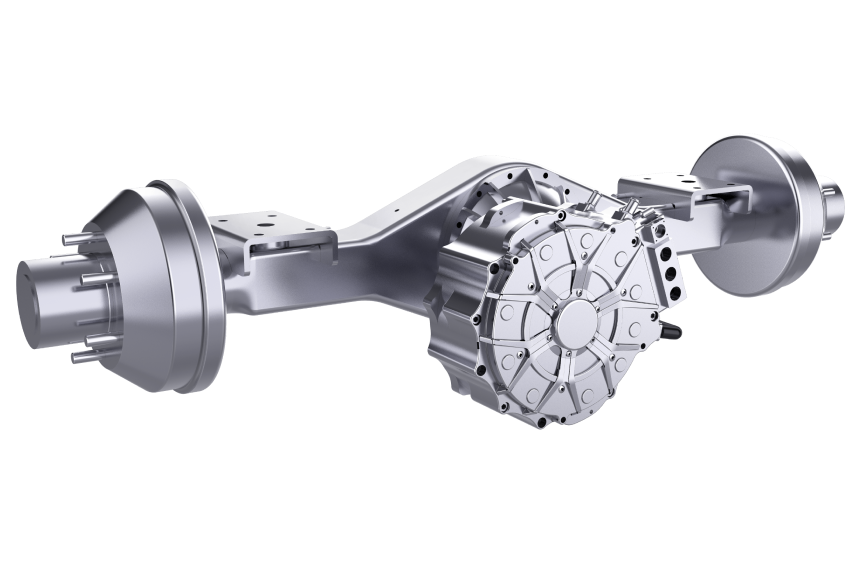

轻中卡电驱桥
- 轴荷5.5吨
- 适用车型8.5吨商用车
- 板簧安装距952 mm
- 电机型号ICS120K
- 电机额定/峰值功率60/120 kW
- 电机额定/峰值扭矩164/420 Nm
- 电机峰值转速9000 rpm
- 速比13.52/15.52
- 轮边额定/峰值扭矩 H
- 最高车速94/82 Km/h
- 冷却方式 液冷/18L
- 最大爬坡度16%/19%

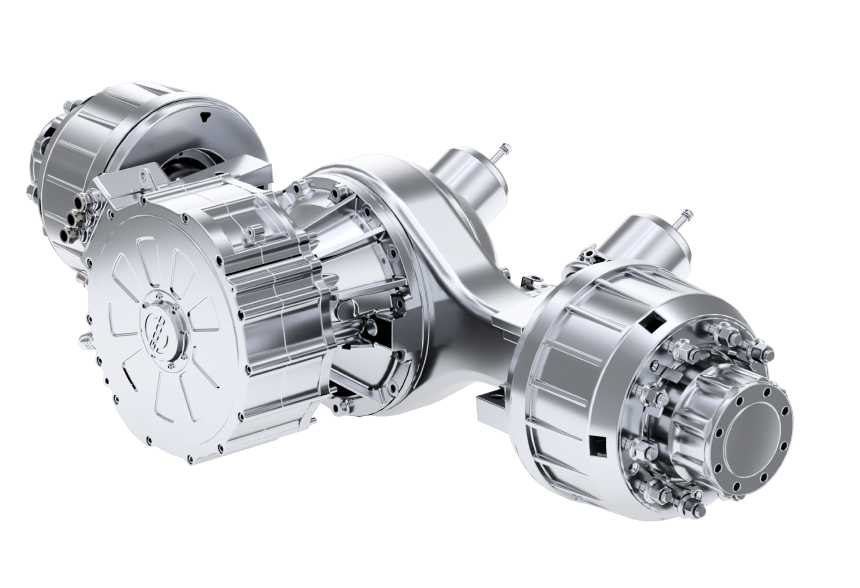

13吨集成桥
- 轴荷13吨
- 适用车型18吨商用车
- 板簧安装距1030 mm
- 电机型号ICS200K
- 电机额定/峰值功率120/200 kW
- 电机额定/峰值扭矩1000/2400 Nm
- 电机峰值转速3300 rpm
- 速比7.63
- 轮边额定/峰值扭矩 7630/18312 Nm
- 最高车速76 Km/h
- 最大爬坡度20%

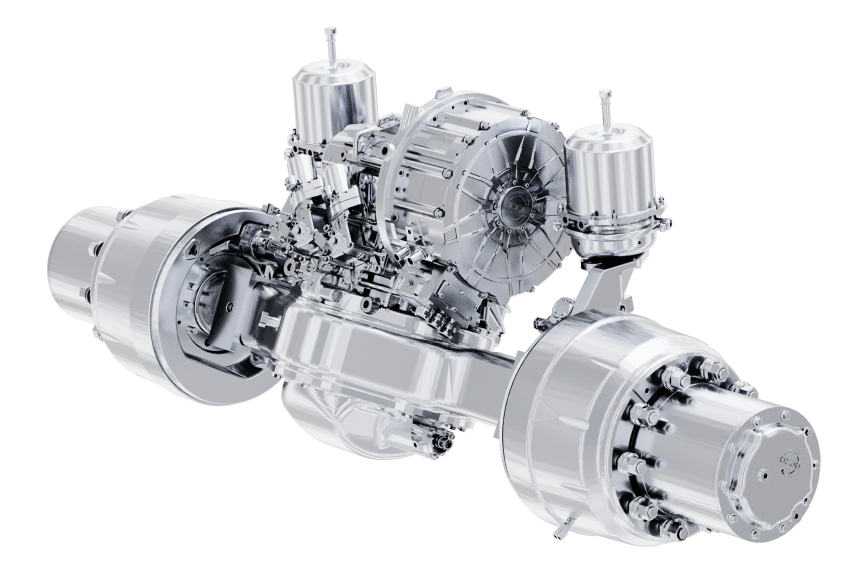

重卡电驱桥
- 轴荷16T
- 适用车型25/31/49T
- 制动气压22.5吋/鼓式φ410X220
- 悬架布置与多数悬架可以匹配使用
- 车架内宽680mm
- 板簧安装距970-1040mm
- 速比13.58/5.48/2.63×3.947（3AMT+轮边减）
- 控制器600A/800A
- 总成质量 1070kg
- 满载离地间隙≥285mm

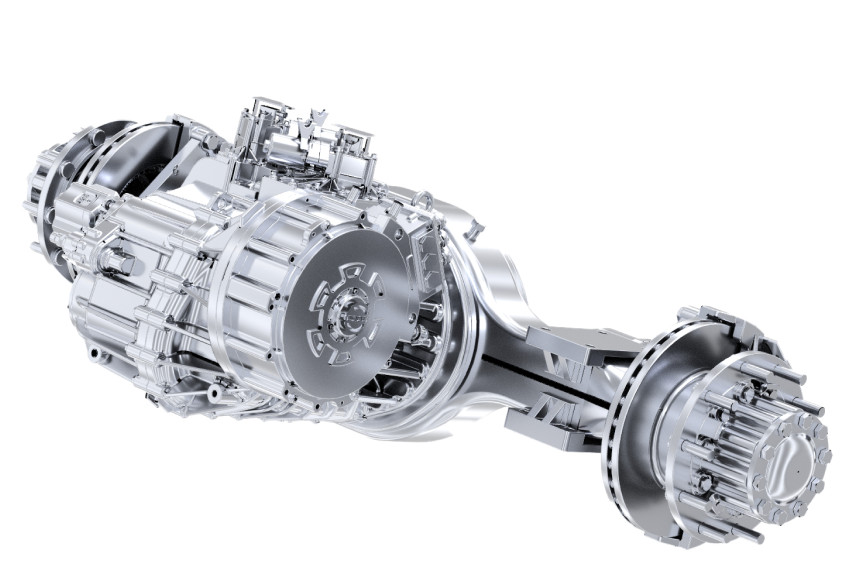

牵引车电驱桥
- 产品型号PDS220KCA
- 适用车型ICS188K
- 驱动构型集成电驱桥（单电机+3AMT)
- 额定轴荷13T
- 通过性（离地高度）≥250mm
- 控制器最大制动力（0.8MPa）Nm盘式/36000
- 电机额定/峰值功率（kw）140/220
- 电机额定/峰值扭矩(Nm)330/700
-
最高转速7000
- 最高效率96.30%
- 高效区电机效率MAP达到双90标准
- 变速箱挡位速比3档：52.53/26.12/13.34
-
轮边减速无
- 轮端转速（rpm）（Nmax≥）700
- 轮端持续扭矩（Nm）（Tmax≥）单桥17334
- 轮端峰值扭矩（Nm）（Tmax≥）单桥36771
- 是否配置取力器可选配
- 设计寿命整桥B10寿命大于80万公里
- 重量单桥850kg
